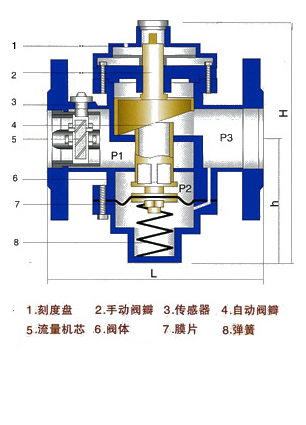

自力式流量控制閥從結構上說，是一個雙閥組合，即由一個手動調節閥組和自動平衡閥組組成，手動調節閥組的作用是設定流量，自動平衡閥組的作用是維持流量恒定。
      對于手動調節閥組來說，流量G=Kv(P2-P3),Kv的大小取決于開度，開度不變，則流量G不變，而P2-P3的恒定是由自動平衡閥組控制的。比如進出口壓差P1-P3增大，則通過感壓膜和彈簧的作用使自動平衡閥組關小，使P1-P2增大，從而維持P2-P3的恒定；反之P1-P3減小，則自動平衡閥組開大，使P1-P2減小，從而維持P2-P3的恒定。既在管網壓力變化時，自動閥芯就會在壓力的作用下自動開大或關小閥口來維持設定流量數值不變。
    手動調節閥組的每一個開度對應一個流量，開度和流量的關系由試驗臺試驗標定，并配有開度的顯示和鎖定裝置。
