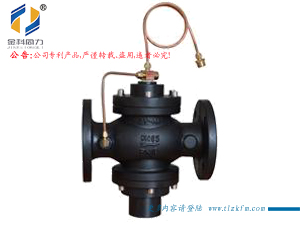

自力式壓差控制閥、亦稱壓差平衡閥、壓差調節閥、壓差閥。ZYF-16型可自力式壓差控制閥，不需外來能源，依靠被調介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量變化，恒定用戶進出口壓差，有助于穩定系統運行。應用于分戶計量供暖系統和變流量空調系統，有利于被控系統各用戶和各末端裝置的自主調節，根據安裝位置不同分為供水式和回水式。

       多功能壓差控制閥在自力式壓差閥基礎上增加了流量限制器，在用戶阻力偏小壓差閥最小壓差下用戶仍然過流，可調節流量限制器限制最大流量，保持系統平衡及節能運行，這種多功能壓差控制閥也適合熱源循環水泵根據室外氣候變化變流量運行的系統。其它性能參數與自力式壓差控制閥相同。

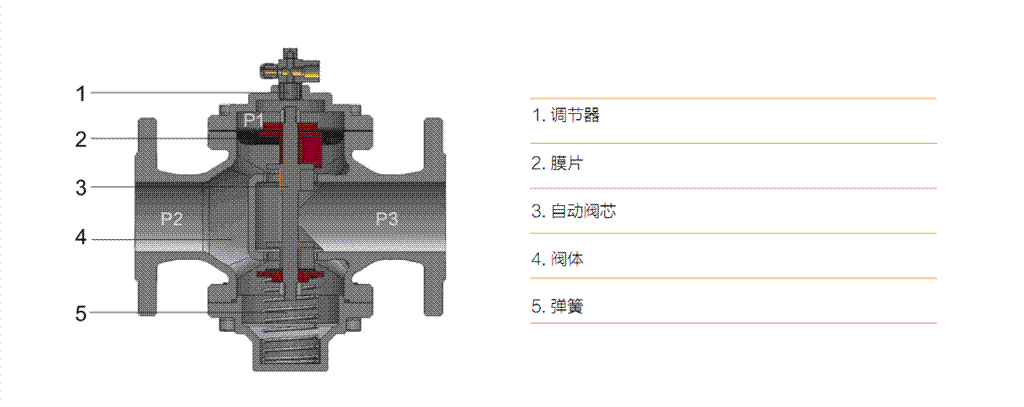

工作原理：

當系統壓力P1增大時，膜片就會帶動閥芯關小閥口，使P2增大，維持P1-P2用戶壓差的恒定。當系統壓力P1減小時，彈簧就會推動膜片帶動閥芯開大閥口來維持用戶壓差P1-P2的恒定。

當用戶阻力設計偏小，流量偏大時，可以調節壓差調節器上的限位閥桿把壓差閥閥口關小限制用戶流量，當用戶阻力偏大流量偏小時，可調節壓差調節器，使設定壓差P1-P2增大來增加用戶流量。



安裝與使用

1.介質流動方向應于閥體箭頭方向一致。

2.該閥型應安裝在回水管上，閥上接導壓管，導壓管的另一端與供水管連接，建議在導壓管供水管安裝1/2球閥，以便啟動消除堵塞功能。

3.供水管和該閥前的回水管分別裝設壓力表，便于調節控制壓差。

4.如發現該系統流量過大或過小，可能的原因是管道原件安裝時的雜物卡阻在閥塞上，可將1/2球閥關閉3-5分鐘，這是如果是較輕堵塞，即可自動消除，如還不能消除，則要拆開閥門檢查消除堵塞物。

5.在導壓管前的供水管上應安裝過濾網，避免水質太差造成該閥市區自動調節功能。

6.控制壓差調節方法：逆時針反向調節調壓器上的閥桿，觀察用戶流量或壓差，調節到所需流量或壓差。



自力式壓差控制閥視頻解析：
