河北同力|筒式結構閥門---克服管道熱脹應力
標簽：焊接球閥|靜態平衡閥|壓差控制閥
供熱管路焊接球閥應考慮介質熱脹時產生的熱應力對閥體本身的影響，更要考慮供熱管路熱脹冷縮對閥門密封件產生的嚴密性影響。
筒式結構兩端采用加強邊閥體，克服管網熱脹應力對閥門的影響，無論任何工況，使閥門關閉嚴密，打開靈活。
2、鍛造邊閥體能應對較強的應力，保障管路的長治久安；
3、沒有角焊縫，抗拉抗壓，保證閥門與管路同壽命；
4、雙向密封，能承受較強的壓力，即使一端損壞，也能保證另一端的密封；
5、閥球304不銹鋼，整體鍛造，可以應對較強的壓力，不會產生永遠的變形；
6、閥座采用三層密封，一層用于刮蹭附著球體雜物，二層用于密封，三層用于剪切硬質絲狀雜物。
帶有壓力溫度補償?shù)幕顒娱y座，采用彈簧的補償設計，在壓力和溫度變化時，也能保持良好的密閉性。
為了確保球閥閥座密封達到0泄漏，根據標準閥座結構的原理，對閥門設計了多種復合型閥座結構，河北同力大口徑固定球球閥雙向密封閥座的結構。
筒式結構兩端采用加強邊閥體，克服管網熱脹應力對閥門的影響，無論任何工況，使閥門關閉嚴密，打開靈活。

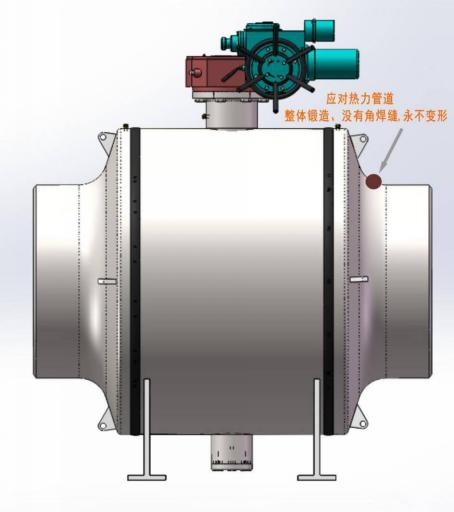

筒式結構閥門圖樣
1、筒形結構；
2、鍛造邊閥體能應對較強的應力，保障管路的長治久安；
3、沒有角焊縫，抗拉抗壓，保證閥門與管路同壽命；
4、雙向密封，能承受較強的壓力，即使一端損壞，也能保證另一端的密封；
5、閥球304不銹鋼，整體鍛造，可以應對較強的壓力，不會產生永遠的變形；
6、閥座采用三層密封，一層用于刮蹭附著球體雜物，二層用于密封，三層用于剪切硬質絲狀雜物。
能克服管道熱脹應力的筒式結構

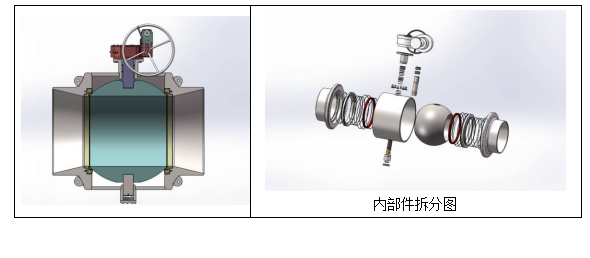

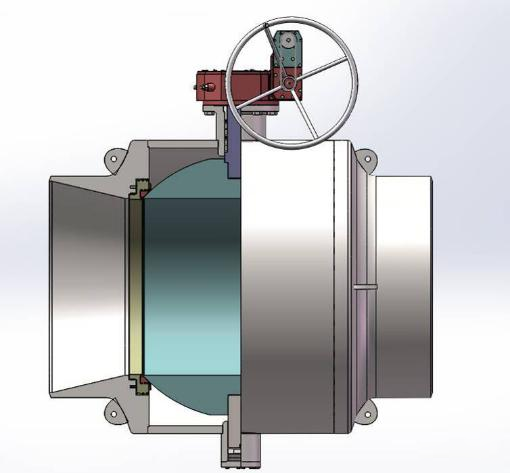

加強鍛造邊閥體直焊縫固定球剖面圖

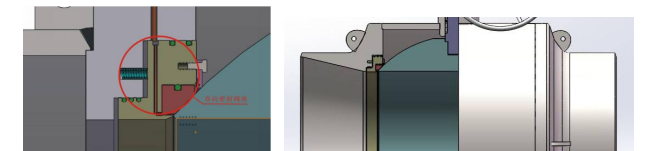

雙向密封閥座、三層密封功能
河北同力生產的全焊接球閥采用雙向密封的閥座設計，在上游閥座發生損壞時，下游閥座也能保證良好的密封性。
帶有壓力溫度補償?shù)幕顒娱y座，采用彈簧的補償設計，在壓力和溫度變化時，也能保持良好的密閉性。
為了確保球閥閥座密封達到0泄漏，根據標準閥座結構的原理，對閥門設計了多種復合型閥座結構，河北同力大口徑固定球球閥雙向密封閥座的結構。
