供熱管道概念：凡是輸送蒸汽或熱水的管道均稱為供熱管道
供熱管道的任務：將鍋爐生產的熱的能，通過蒸汽、熱水等熱媒輸送到室內用熱設備，以滿足生產、生活的需要。
一、供熱管道的分類
按其管內流動的介質不同可分為蒸汽和熱水管道兩種。
按其工作壓力不同可分為低壓、中壓和高壓管道三種。
按其敷設位置不同可分為室內和室外供熱管道兩種。
二、供熱管道的特點
熱水和蒸汽管道突出的特點就是由于溫度變化所引起的管道熱漲和冷縮。安裝時管道的溫度為常溫，初次運行（輸送熱媒）時，由于溫度陡然升高，管道將急劇地伸長，停止運行時，隨著溫度的下降管道也漸漸向回收縮。
管道熱脹冷縮時，將對其兩端固定點產生很大的推（拉）應力，使管道產生變形甚至支架破壞，因此，安裝供熱管道時應采取措施（設置補償器），消去由于溫度變化而產生的推拉應力。
對于蒸汽管道而言，除熱脹冷縮之外，還有另一特點：蒸汽在輸送途中，由于散熱等原因?qū)a(chǎn)生凝結水。蒸汽管道內的凝結水，對于系統的正常運行很不利，它不僅使蒸汽的品質變壞，而且會阻礙蒸汽的正常流通，產生水擊和噪聲等。因此，安裝蒸汽管道時應采取措施（設置疏水和排除凝結水的裝置），及時將產生的凝結水排出。
三、室外供熱管道的布置及敷設形式

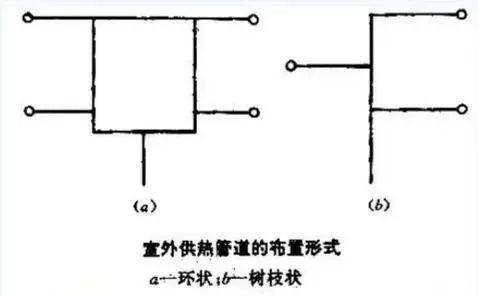

室外供熱管道的平面布置，應在保證供熱管道正?？煽康倪\(yùn)行前提下，盡量節約投資。其布置形式分為樹植狀和環狀兩種。環狀避免了樹枝狀的缺點，但是投資大，一般較少采用。
樹枝狀的優點：造價低、運行管理方便。
樹枝狀的缺點：當局部出現故障時，其后的用戶供熱被停止。
適用：對供熱供應要求不嚴的場合。
2.室外供熱管道的敷設形式
分為地上（架空）和地下兩種敷設形式。
（一）地上架空敷設
地上架空敷設是將管道安裝在地上的獨立支架或墻、柱的托架上。
優點：不受地下水位的影響，施工時土方小，便于維修。
缺點：占地面積大，熱損耗大，保溫層易損壞，影響美觀。按支架的高度不同可分為低、中、高支架三種敷設形式。

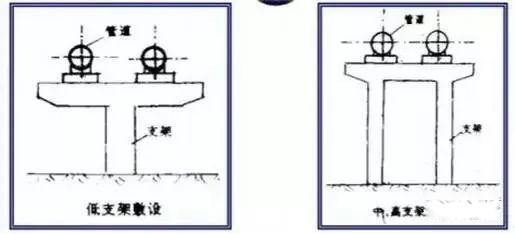

（1）低支架敷設 這種敷設形式是管底（保溫層底皮）與地面保持0.5~1m的凈距。如下圖所示。

（2）中支架敷設 這種敷設形式適用于有行人和大車通過處，其管底與地面的凈距 為2.5~4m。
（3）高支架敷設 這種敷設形式適用于交通要道或跨越公路、鐵路，其凈高跨越公路時為4m，跨越鐵路時為6m。如上圖所示。
（二）地下敷設

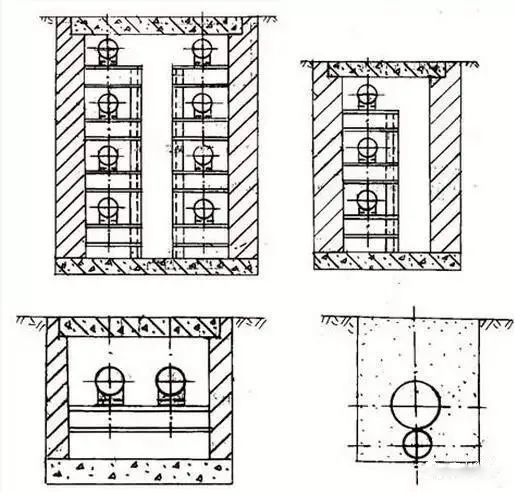

在城市由于規劃和美觀的要求，不允許地上架空敷設時可采取地下敷設。地下敷設分為有地溝和無地溝兩種，通常采用有地溝敷設。有地溝敷設又分為通行、半通行和不通行地溝三種。
（1）通行地溝敷設
適用于廠區主要干線，管道根數多（一般超過6根）及城市主要街道下。為了檢修人員能在溝內自由行走，地溝的人行道寬＞0.7m， 高≥1.8m。
（2）半通行地溝敷設
適用于2~3根管道且不經常維修的干線。高度能使維修人員在溝內彎腰行走，一般凈高為1.4m，通道凈寬為0.6~0.7m。
（3）不通行地溝敷設
適用于經常不需要維修，且管線根數在兩條之內的支線。兩管保溫層外皮間距＞100mm，保溫層外皮距溝底120mm，距溝壁和溝蓋下緣＞100mm。
（4）無地溝敷設
無地溝敷設是將普通管道直接埋在地下土層中。其熱損耗大，防水也難處理。過去，除了原油輸送管道的蒸汽伴熱管采用此種敷設形式外，均不采用無地溝敷設。隨著室外直埋保溫技術的發展，無地溝敷設應用越來越廣泛。
