河北同力/閥門型號是如何組成？你弄懂了嗎？
標簽：全焊接球閥|流量控制閥|球閥
閥門型號七部分

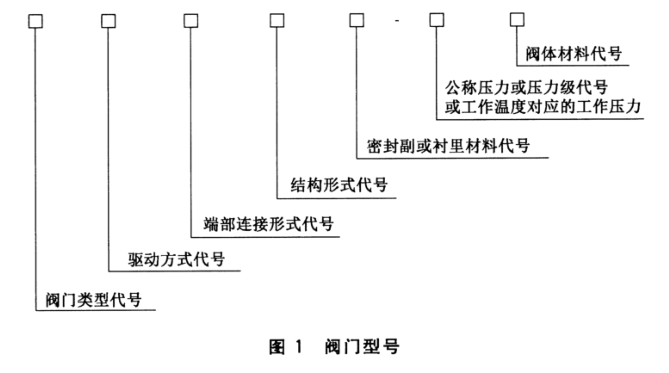

閥門型號由閥門類型、驅動方式,連接形式,結構形式,密封面或襯里材料、壓力、閥體材料七部分組成。如圖1所示。
舉例
如球閥 Q347F-16C其中每個編號含義
1、Q 類型球閥
2、3 驅動方式：渦輪
3、4 連接形式：法蘭
4、7結構形式：固定球直通
5、F密封材料：氟塑料
6、16 公稱壓力：1.6MPa
7、C閥體材料：碳鋼。
01閥門類型

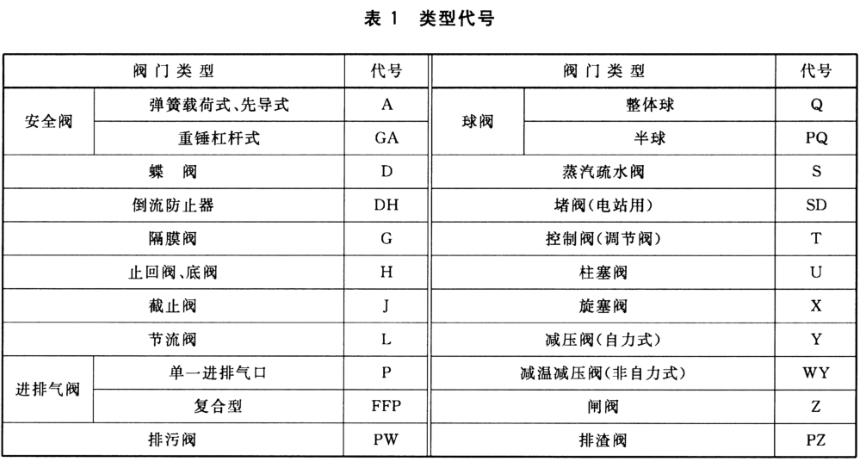

閥門典型類型代號用漢語拼音字母表示,按表1的規定。

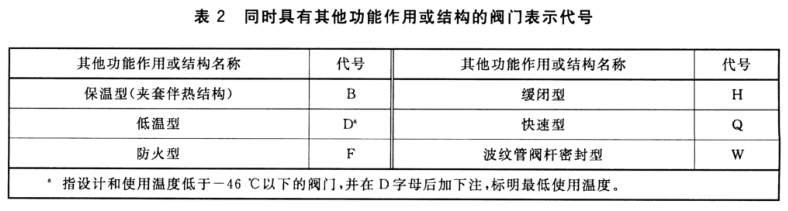

當閥門又同時具有其他功能作用或帶有其他結構時,在閥門類型代號前再加注一個漢語拼音字母，典型功能代號按表2的規定。
02驅動方式

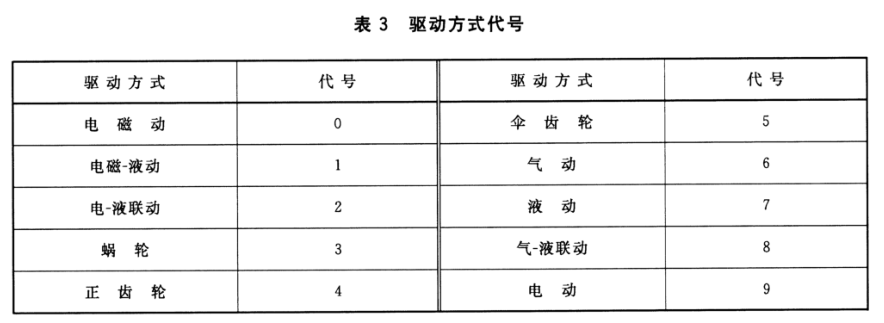

驅動方式代號用阿拉伯?dāng)?shù)字表示,按表3的規定。
注：安 全閥 、減壓閥無驅動方式代號,手輪和手柄直接連接閥桿操作形式的閥門,本代號省略。
對于具有常開或常閉結構的執行機構,在驅動方式代號后加注漢語拼音下標k或B表示,如常開型用6k、7k;常閉型用6B、7B。
氣動執行機構帶手動操作的,在驅動方式代號后加注漢語拼音下標表示,如6s。
防爆型的執行機構,在驅動方式代號后加注漢語拼音B表示,如6B.7B、9B。
對既是防爆型、還是常開或常閉型的執行機構,在驅動方式代號后加注漢語拼音B,再加注括號的下標K或B表示,如9B(B)、6B(k)。

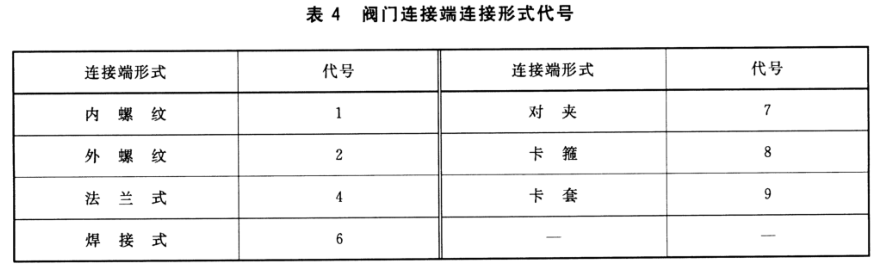

03連接形式
以閥門進口端的連接形式確定代號,
代號用阿拉伯?dāng)?shù)字表示,按下規定。

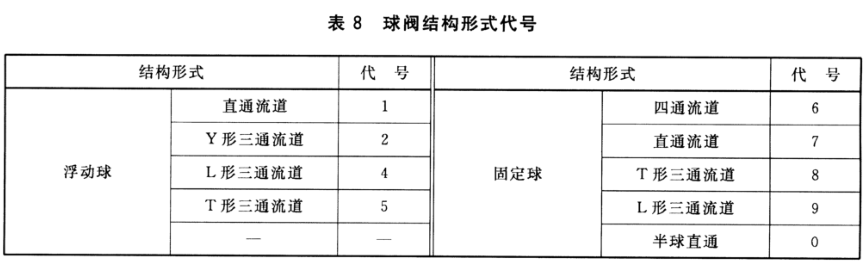

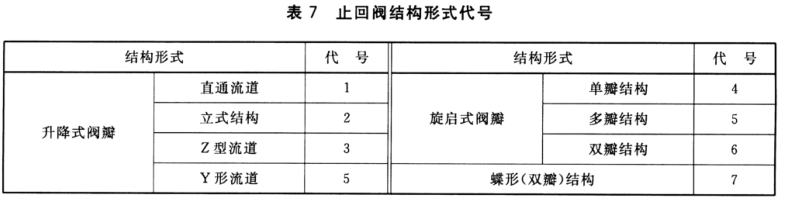

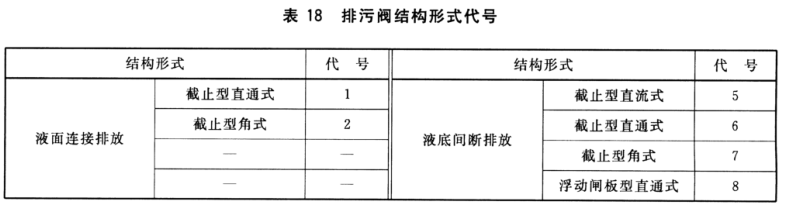

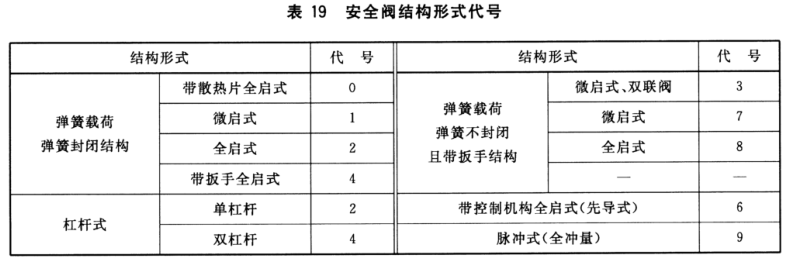

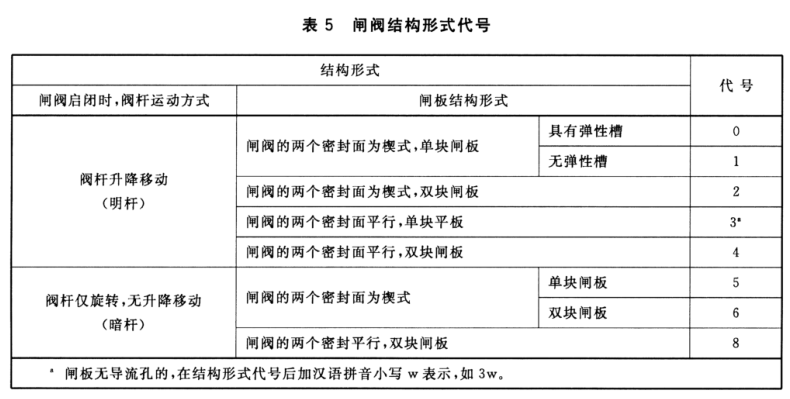

04結構形式

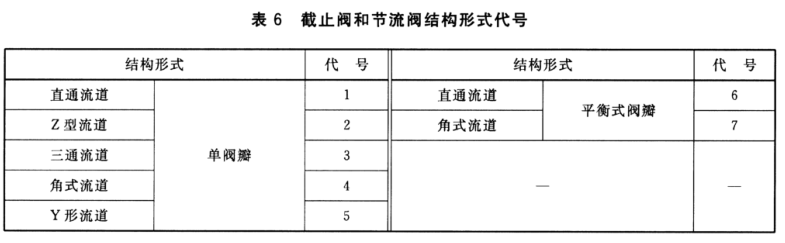

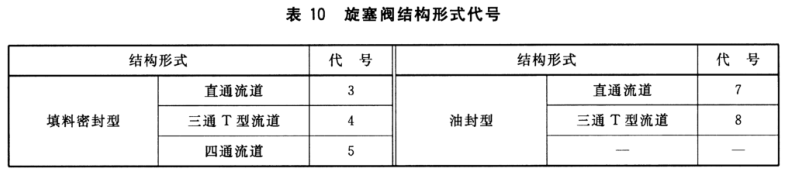

閥門結構形式用阿拉伯?dāng)?shù)字表示,
依據閥門類型不同按下圖的規定。
注：省略個別燃?xì)夤こ讨泻苌儆玫降拈y門類型。
05密封面或襯里
密封面或襯里材料代號

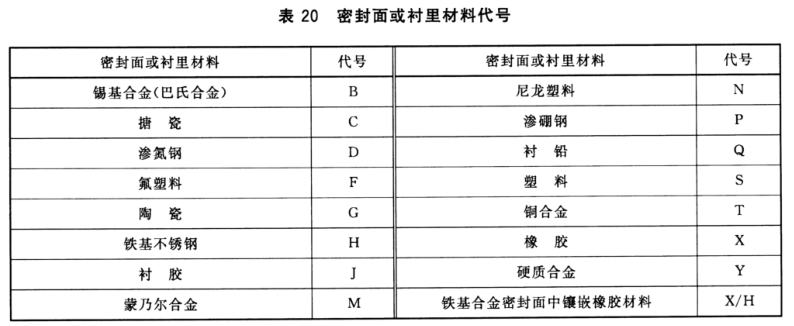

以兩個密封面中起密封作用的密封面材料或襯里材料硬度值較低的材料或耐腐蝕性能較低的材料表示;金屬密封面中鑲嵌非金屬材料的,則表示為非金屬/金屬。按表20規定的字母表示。
閥門密封副材料均為閥門的本體材料時，密封面材料代號用“W”表示。
06壓力代號
壓力級代號采用 PN后的數字,無量綱。
當閥門工作介質溫度超過425℃,采用高的工作溫度和對應工作壓力的形式標注時，表示順序依次為字母P,下標標注工作溫度(數值為高的工作溫度的1/10),后標工作壓力(MPa)的10倍,如P54100。
閥門采用壓力等級的,在型號編制時,采用字母 Class 或CL(大寫),后標注壓力級數字，如Class150或CL150。
07閥體材料

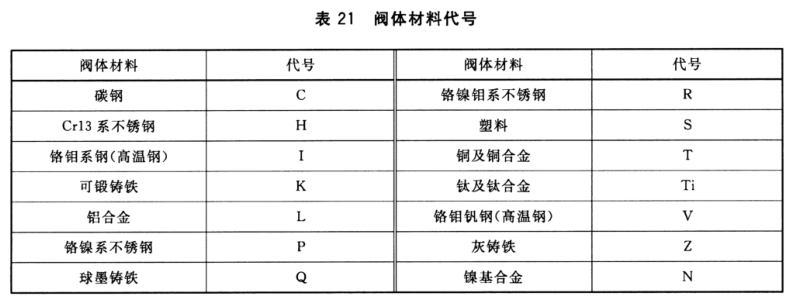

閥體材料代號一般按表21的規定。當閥體材料標注具體牌號時,可以寫明牌號,如A105、CF8、316L. ZG20CrMoV等。
公稱壓力不大于PN16的灰鑄鐵閥門的閥體材料代號在型號編制時可以省略；公稱壓力不小于25的碳素鋼閥門的閥體材料代號在型號編制時可以省略。
