河北同力為您介紹閥門的常用單位與表示型號

標簽：球型平衡閥|全焊接球閥|流量控制閥

閥門的定義

閥門是流體管路的控制裝置，其基本功能是接通或切斷管路介質的流通，改變介質的流動方向，調節介質的壓力和流量，保護管路設備的正常運行。

閥門通常由閥體、閥蓋、閥座、啟閉件（閥瓣、閘板、蝶板和隔膜等）、驅動機構（閥桿和帶動它運動的閥門驅動裝置）、密封件（填料、墊片等）和緊固件等組成。

閥門常用單位解釋

01公稱壓力
公稱壓力是為了設計、制造和使用方便而人為規定的一個標準壓力。公稱壓力是在1級壓力溫度下（200℃）的工作壓力，公稱壓力用字母PN表示，并在其后注明壓力數值，如公稱壓力1.6MPa，用PNl.6表示。公稱壓力數值用阿拉伯?dāng)?shù)字直接表示，它是MPa的10倍。例如，PN1.6MPa=PN16。

02試驗壓力
設備、管路附件在制造廠家出廠前所進行的壓力試驗而定的值叫試驗壓力，用以檢驗產品的機械強度和嚴密性。
當設計未注明時，各種材質的給管道系統試驗壓力均為工作壓力的1.5倍，但不得小于0.6Mpa。我公司產品殼體試驗壓力是1.5倍公稱壓力，密封試驗壓力為1.1倍公稱壓力。

03工作壓力
為了設備、管道系統的運行正常，根據內部介質的各級高的工作溫度所規定的大壓力，稱為工作壓力。
三者關系：工作壓力＜公稱壓力＜試驗壓力

04公稱通經
就是各種管路與管路附件的通用口徑。通常用DN表示，一般后面會加一個數字，如公稱通徑250mm，應標志為DN250。這個數字與端部的連接件的孔徑或外徑（單位為mm）等特征尺寸直接相關。

05使用介質
閥門能適用的介質，例如清水、污水、油、液氮等各類物質。

06滲漏量
作閥門密封試驗時，在規定的持續時間內閥門允許通過流量與泄漏量之比。

07連接尺寸
閥門與管道連接部位的尺寸，就是該閥用來連接多大管道，即閥門的內徑是多大。

閥門型號的表示方法及釋義

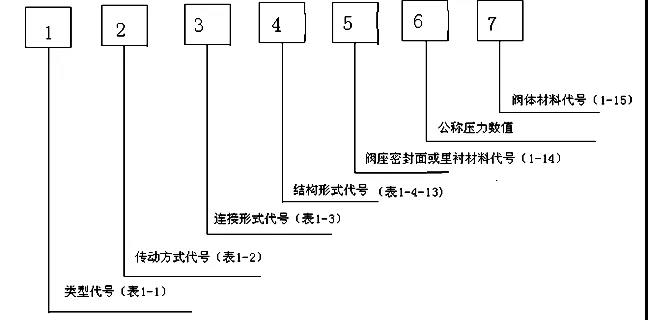

閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。

閥門型號的標準化對閥門的設計、選用、經銷等提供了方便，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠可按自己的情況制訂出編號方法。
