倒流防止器技術參數及連接尺寸
標簽：止回閥
二、倒流防止器特點：
1、該產品設計獨特，外型美觀，安裝簡單，維修方便。
2、雙止回加空氣隔斷，徹底防止任何工況下的倒流污染。
3、計算精確，加工精良，性能可靠，動作靈敏。
4、根據CJ/T160-2002標準設計。
5、內外表面均噴環保涂層，確保產品的防腐蝕及安全性。
如倒流防止器需使用在海水中訂貨時需注明。
三、主要技術參數和主要零件材料：
1、主要技術參數：
|
公稱壓力PN（MPa)
|
1.0
|
1.6
|
|
密度試驗壓力（MPa)
|
1.1
|
1.76
|
|
強度試驗壓力（MPa)
|
1.5
|
2.4
|
|
適用介質
|
清水
|
|
|
適用溫度
|
0～100℃
|
|
|
環境溫度
|
-30～350℃
|
|
2、主要零部件材料表：
|
零件名稱
|
材料名稱、牌號
|
|
閥體、閥蓋
|
QT500-7、ZCuA19Mn2
|
|
閥桿
|
1Cr18Ni9Ti或3Cr13、H62
|
|
彈簧
|
1Cr18Ni9Ti或4Cr13
|
|
閥座
|
ZCuA19Mn2、塑膠
|
|
閥瓣
|
ZCuA19Mn2、H62
|
|
密封件
|
丁腈橡膠
|

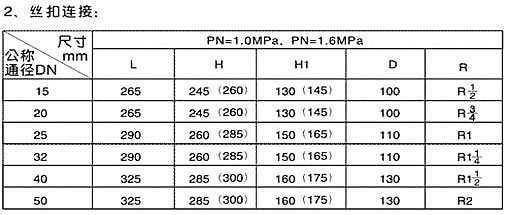

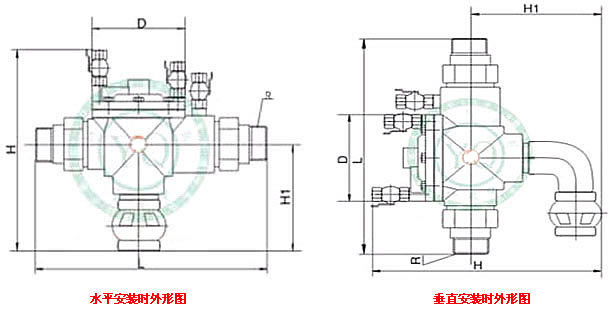

四、主要外形連接尺寸表：

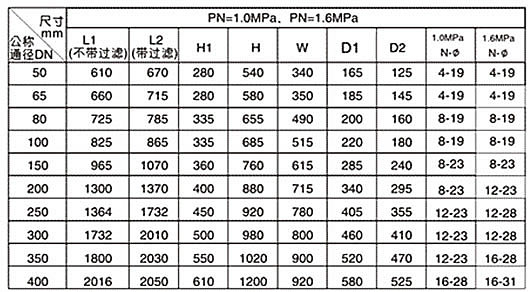

1、法蘭連接：
五、安裝及示意圖：
倒流防止器一般應水平安裝，以便泄水閥排水唾面自干。必要時也可豎直安裝，但應配備泄水閥排水專用彎頭。

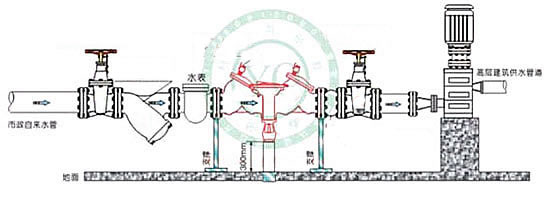

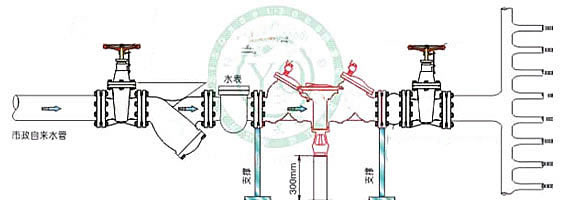

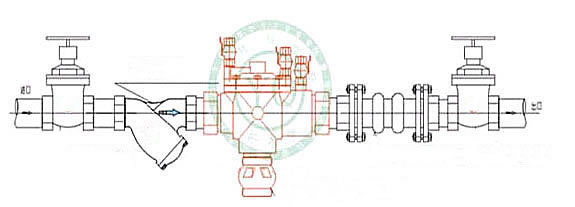

其安裝示意圖如下：
 |
 |
 |
