動態平衡溫差閥工作原理及技術參數
標簽：動態平衡溫差閥|動態平衡溫差閥工作原理
動態平衡溫差閥的工作原理：
|

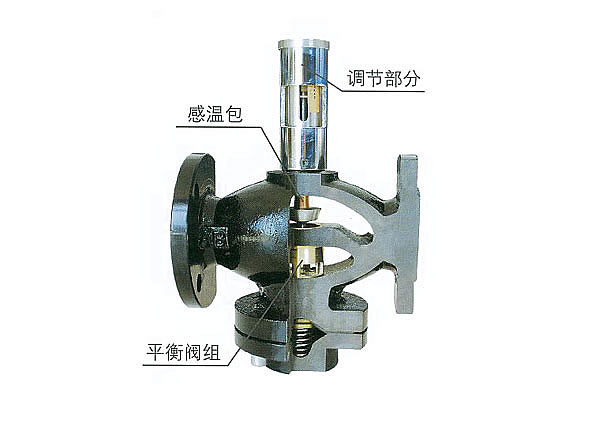

1.動態平衡溫差閥包括（右圖）：溫控部分、動態平衡部分、設定部分。
當管路中回水溫度高于設定溫度，感溫包膨脹推動閥塞自動關小，減少循環水流量，使熱媒充分散熱，溫度降低后流經閥門。 當回水溫度低于設定溫度，感溫包縮小開大閥塞加循環水量，使回水溫度達到設定的溫度。 2.自動平衡部分，用來維持溫度不變時的流量恒定，消除外網壓力波動時相互干擾。
3.手動部分用來調節或設定供回水之間的溫差。
|
|
DZWY動態平衡溫差閥技術參數：
| 型號 | 規格 | 外形尺寸L×H×h(mm) | 控制面積 m2 | 阻力系數 | 連接方式 | 重量 |
| DZWY-16 | DN32 | 185×217×113 | 150-1200 | 14 | 法蘭 | 13 |
| DZWY-16 | DN40 | 185×217×113 | 300-2000 | 13 | 法蘭 | 18 |
| DZWY-16 | DN50 | 215×245×127 | 600-3000 | 12 | 法蘭 | 20 |
| DZWY-16 | DN65 | 260×293×147 | 1000-5000 | 10 | 法蘭 | 30 |
| DZWY-16 | DN80 | 190×340×190 | 1500-8000 | 8 | 法蘭 | 36 |
| DZWY-16 | DN100 | 330×405×200 | 3000-12000 | 7 | 法蘭 | 56 |
| DZWY-16 | DN125 | 350×440×240 | 5000-15000 | 6 | 法蘭 | 83 |
| DZWY-16 | DN150 | 400×510×275 | 7000-25000 | 6 | 法蘭 | 135 |
動態平衡溫差閥的選型：
根據采暖面積選擇閥門規格。一般選擇控制面積在50-80%（控制范圍）之內的閥門規格。
例如采暖面積為2000m2在規格表中查的DN50的閥門在控制范圍之內。
選擇時應避免小規格控制的大面積及大規格控制小面積。如選擇不當，會降低閥門使用壽命，影響控制效果。
例如采暖面積為2000m2在規格表中查的DN50的閥門在控制范圍之內。
選擇時應避免小規格控制的大面積及大規格控制小面積。如選擇不當，會降低閥門使用壽命，影響控制效果。
動態平衡溫差閥安裝示意圖：
動態溫差閥與動態流量閥在供熱采暖系統中性能對比：
動態溫差閥 | 動態流量閥 |
| 調節溫差 | 調節流量 |
| 恒定回水溫度，供水溫度升高時，溫差 增大，單位熱煤散熱效率高 | 供水溫度升高時，回水溫度也相應的升高， 單位熱煤散熱效率相對較低。 |
| 當熱能不變，減小循環水量時也能維持熱平衡 | 當熱能不變，循環水量小于被控流量時，動態失調。 |
| 在被控用戶自主調節室內溫度時，能自動調節 維持動態熱平衡 | 在被控用戶自主調節室內溫度時，閥門失去作用。 |
