當前位置：首頁>資訊>技術參數>自力式壓差控制閥安裝示意圖及技術參數

自力式壓差控制閥安裝示意圖及技術參數

標簽：壓差閥|壓差控制閥技術參數

自力式壓差控制閥安裝調試說明：
1、介質流動方向應與閥體箭頭方向一致；

2、該型閥應安裝在回水管上，閥上接導壓管，導壓管的另一端與供水管連接，建議在導壓管供水端安裝1/2“球閥，以便啟動消除堵塞功能；

3、在導壓管前的供水管上應安裝過濾網，避免水質太差造成該閥失去自動調節功能；

4、供水管和該閥前的回水管應分別裝設壓力表，便于調節控制壓差；

5、如發現該系統流量過大或過小，可能的原因是管道元件安裝時的雜物卡阻在閥塞上，可將1/2"球閥關閉3-5分鐘，這時如果是較輕堵塞，即可自動消除，如還不能消除，則要拆開閥門檢查消除堵塞物；

6、控制壓差調節方法：逆時針方向調節調壓閥桿，觀察壓差前壓力表降低0.01MPa時，控制壓差即由設定的0.02MPa增大到0.03MPa，以此類推；

7、該閥的工作壓差為0.02-0.03MPa，如安裝后發現其工作壓差大于0.3MPa時應在供水管上安裝手動調節閥，降低熱力入口裝置處的供、回水管壓差，否則，壓差閥可能只在小開度下長期工作，會產生噪音，還會大大降低該閥的使用壽命

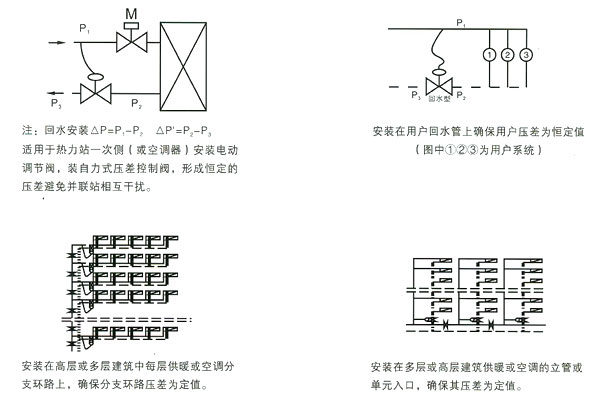

自力式壓差控制閥安裝示意圖：

自力式壓差控制閥技術參數表：

型號	公稱直徑	安裝方式	閥長	流量系數(K_V)	P=20ka時 控制流量范圍（m3h
ZYF15-16	DN15	螺紋連接	100	0.07-5.4	0.1-1.5
ZYF20-16	DN20		110	0.07-5.4	0.1-1.5
ZYF25-16	DN25		125	0.1-8.5	0.2-2
ZYF32-16	DN32	法蘭連接	180	0.3-13.2	0.5-4
ZYF40-16	DN40		200	0.5-25	1-6
ZYF50-16	DN50		203	0.7-39	2-10
ZYF65-16	DN65		216	1.2-58.4	3-15
ZYF80-16	DN80		241	1.8-80.4	5-25
ZYF100-16	DN100		292	3.0-118	10-35
ZYF125-16	DN125		330	8.0-285	20-80
ZYF125-16	DN150		356	8.0-285	20-80
ZYF200-16	DN200		495	10-603	40-160
ZYF250-16	DN250		622	20-901	75-300
ZYF300-16	DN300		698	25-1390	100-450
ZYF350-16	DN350		787	30-1740	200-650
