自力式流量控制閥安裝示意圖及技術參數
標簽：自力式流量控制閥|流量閥技術參數
自力式流量控制閥的安裝調試 介質流動方向應與閥體的流向箭頭一致。
安裝后根據與其串聯管路的需求設定流量。
檢查閥門兩端的壓差是否在工作差范圍。
盡可能避免閥門在最小流量狀態下工作。

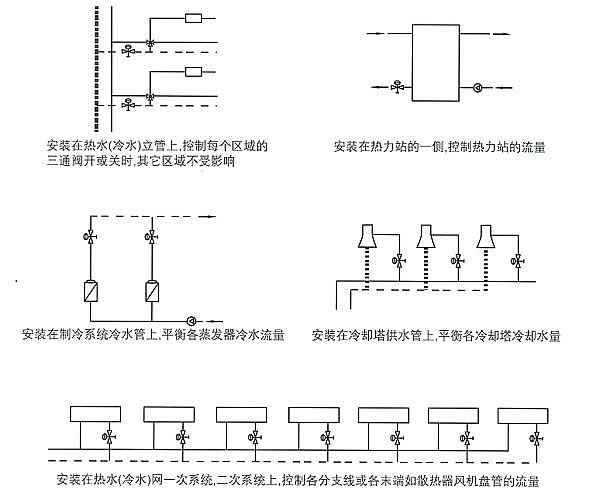

自力式流量控制閥的安裝示意圖
自力式流量控制閥技術參數表
|
型號
|
公稱直徑 |
阻力 |
閥長（mm) |
恒定流量(m3h) |
|
ZLF15-16 |
DN15 |
17 |
100 |
0.1-1.5 |
|
ZLF20-16 |
DN20 |
17 |
110 |
0.1-1.5 |
|
ZLF25-16 |
DN25 |
15 |
125 |
0.2-2 |
|
ZLF32-16 |
DN32 |
14 |
180 |
0.5-4 |
|
ZLF40-16 |
DN40 |
13 |
190 |
1-6 |
|
ZLF50-16 |
DN50 |
12 |
210 |
2-10 |
|
ZLF65-16 |
DN65 |
10 |
225 |
3-15 |
|
ZLF80-16 |
DN80 |
8 |
290 |
5-25 |
|
ZLF100-16 |
DN100 |
7 |
330 |
10-30 |
|
ZLF125-16 |
DN125 |
6 |
355 |
15-50 |
|
ZLF150-16 |
DN150 |
6 |
395 |
20-80 |
|
ZLF200-16 |
DN200 |
5 |
455 |
40-160 |
|
ZLF250-16 |
DN250 |
5 |
535 |
75-300 |
|
ZLF300-16 |
DN300 |
5 |
700 |
100-450 |
|
ZLF350-16 |
DN350 |
4 |
810 |
200-650 |
