電動二通閥工作原理
標簽：電動二通閥|二通閥
工作原理：
本系統適用于空調系統的新風機組冬、夏季溫度控制。

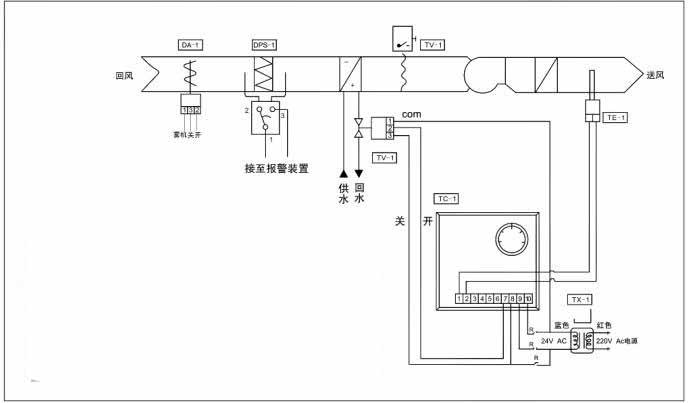

如下圖所示，由溫度傳感器TE-1，比例積分溫度控制器TC一1和電動調節閥TV一1組成送風溫度控制系統，安裝在送風管道的TE一1，把檢測到的溫度信號傳送至TC一1，由TC一1將TE一1的檢測值與設定值不斷比，同時不斷地輸出信號，控制TV一1的開度連接可調，最終使TE一1測量的環境溫度保持在設定的溫度范圍內。
空氣壓差開關DPS一1是用來檢測過濾網的透氣情況，過濾網越臟，透氣率越低，其兩側的壓力差越大。當壓力差超過DPS一1的設定值時，微動開關運作，發出報警信號。
當盤管后的溫度低于某限值時，低溫保護開關TS一1切斷送風機的電源，從而使新風風閥關閉，防止盤管內的水結冰，漲裂盤管。
SW一1為內置冷／暖運行狀態的轉換。
空氣壓差開關DPS一1是用來檢測過濾網的透氣情況，過濾網越臟，透氣率越低，其兩側的壓力差越大。當壓力差超過DPS一1的設定值時，微動開關運作，發出報警信號。
當盤管后的溫度低于某限值時，低溫保護開關TS一1切斷送風機的電源，從而使新風風閥關閉，防止盤管內的水結冰，漲裂盤管。
SW一1為內置冷／暖運行狀態的轉換。
|
代號
|
型號
|
說明
|
|
TE-1
|
TSC-8212-103B34
|
風管式溫度傳感器
|
|
TC-1
|
TC-8312-11K
|
比例積分溫度控制器 0-80 ℃
|
|
TV-1
|
DZLM
|
電動調節閥
|
|
DA-1
|
AM24/AM220
|
風閥驅動器 開/關
|
|
DPS-1
|
P33AB
|
空氣壓差 開/關
|
|
TX-1
|
TR40
|
變壓器 220/24VAC 40VA
|
|
TS-1
|
A11D
|
低溫斷路恒溫器，帶手動復位按鈕
|
|
SW-1
|
---
|
遠程冬季轉換開關
|
