SPF(SP)系列數字鎖定平衡閥線算圖的使用
標簽：平衡閥
線算圖的使用：
依據公式KV=Q/
,Q-m3/h,△P-100kpa(1kgf/cm2)
,Q-m3/h,△P-100kpa(1kgf/cm2)例1 已知流量Q和△P，口徑和開度，Q＝20m3/h, △P=30kpa

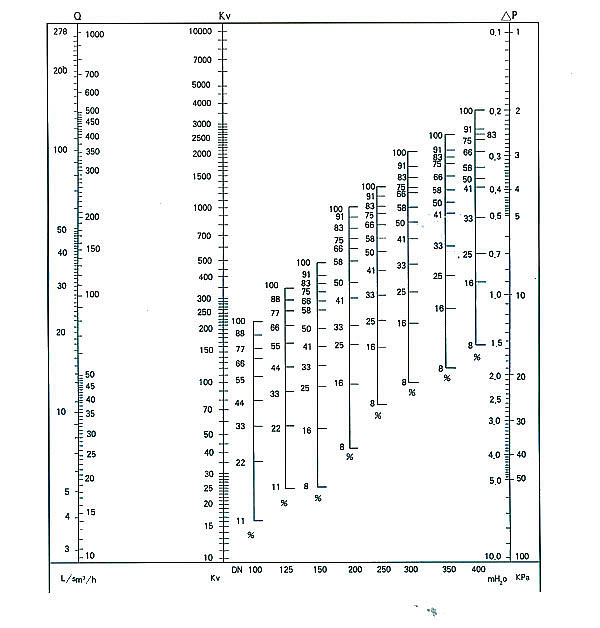

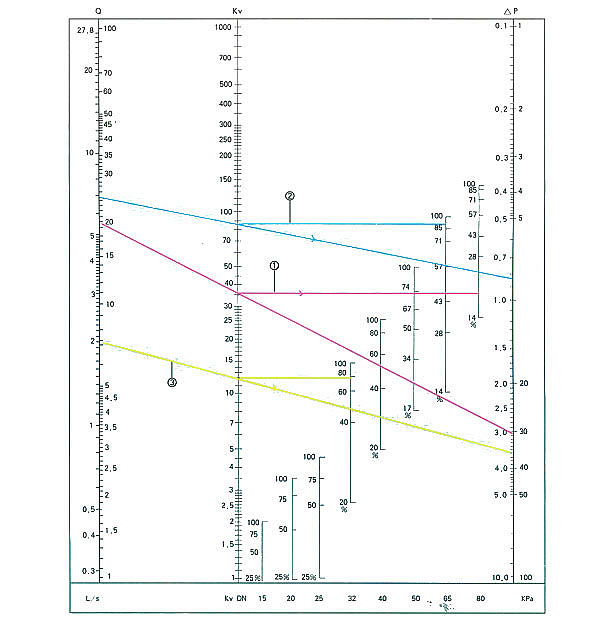

在Q軸上與△P軸上分別找到其數值點，然后相連，與KV軸有一交點，由此點作水平線，與DN50、DN65、DN80的開度比相交，開度分別為74%、46%、20%那么，平衡閥就可以在以上三種口徑中任選一種（見圖中1）
例2 已知流量Q，口徑和開度，確定壓差消耗△P，Q＝25 m3/h,DN65,開度90%
由DN65的90%開度處作水平線與KV軸相交，此交點與Q軸25m3/h的點相連，并延長至△P軸，即和△P=8.0Kpa（見圖中2）
由DN65的90%開度處作水平線與KV軸相交，此交點與Q軸25m3/h的點相連，并延長至△P軸，即和△P=8.0Kpa（見圖中2）
例3 已知△P，口徑和開度，確定流量△P=35kpa, DN32，開度80%
由DN32的80%開度處作水平線，與KV軸相交，此交點與△P軸上的35Kpa點相連，然后延長至Q軸，得到流量為7.4 m3/h（見圖中3）
由DN32的80%開度處作水平線，與KV軸相交，此交點與△P軸上的35Kpa點相連，然后延長至Q軸，得到流量為7.4 m3/h（見圖中3）
