SZL-4M數顯流量控制閥結構與工作原理
標簽：數顯|流量控制閥
結構與工作原理

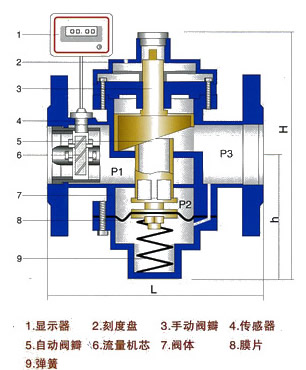

數顯流量控制閥其結構是由自動閥芯，手動閥芯，及顯示器部分組成。
顯示部分則由流量機芯、傳感器、發訊器，電子計算器及顯示器組成。
被測水流經閥門，水流沖擊流量機芯內的葉輪，葉輪旋轉與傳感發訊器感應，使傳感器發出與流量成正比的電訊號。
流量電訊號通過導線送入電子計算器，經過計算器計算微處理后，其流量值顯示出來。
對于手動調節閥組來說，流量G=KV(P2-P3),KV的大小取決于開度，開度不變，則流量G不變，而P2-P3的恒定是由自動平衡閥組控制的。
比如進口壓差P1-P3增大，則通過感壓膜和彈簧的作用使自動平衡閥組關小，使P1-P2增大，從而維持P2-P3的恒定；反之P1-P3減小，則自動平衡閥組開大，使P1-P2減小，維持P2-P3的恒定。
既在管網壓力變化時，自動閥芯就會在壓力的作用下自動開大或關小閥口來維持設定流量數值不變。
